スナップバック特性を持つSUPER CLAMPシリーズTVSダイオードは、指定された降伏電圧とクランプ電圧との間において優れたクランプ比を特長としています。また、-55°Cから175°Cまでの幅広い動作温度範囲は、車載アプリケーションの要求に対応します。この最適化されたクランプ比により、従来のTVSダイオードと比較して、はるかに高いピークパルス電流において回路を保護し、より低いクランプ電圧を提供します。

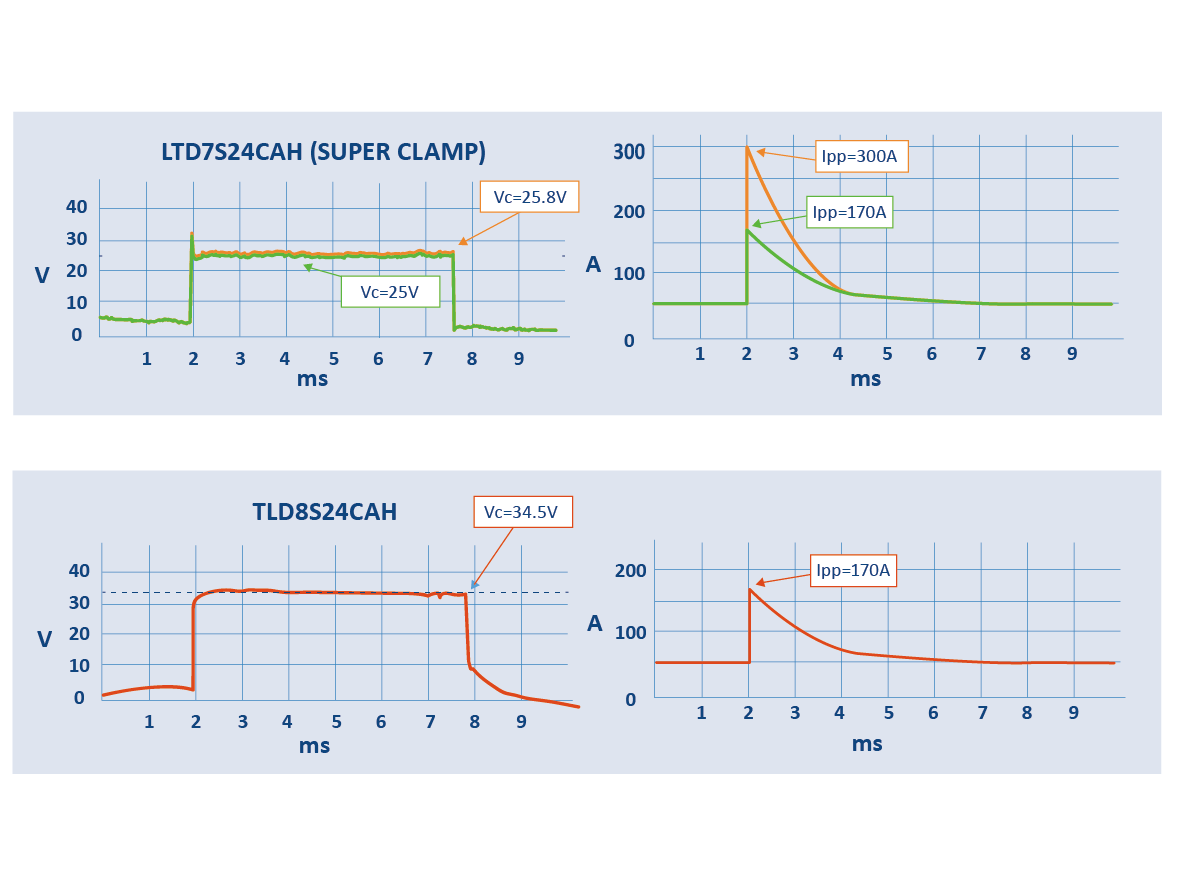

SUPER CLAMPシリーズTVSは、前項の波形に示された様に、同じパルス電流条件下で従来のTVSと比較して大幅に低いクランプ電圧を実現します。さらに、SUPER CLAMPシリーズは、DO-218ABのような同じパッケージサイズで、従来の製品（例：SUPER CLAMP : 300A 対 従来品 : 170A）よりもはるかに高いパルス電流に対応でき、高性能アプリケーションに理想的な選択肢となります。
Applications
- 車載用途
- モーター制御
- 逆バッテリー接続保護
- 車載照明
- ロボットアーム
製品ラインアップ
| Part Number | Package | VWM (V) | VBR (V) | Max IPPM (A) | VC clamping (V) |
| LSMC24CAH | DO-214AB (SMC) | 24 | 29.5 – 32.5 | 170 | 24 |
| LSMB24CAH | DO-214AA (SMB) | 31.0 – 35.0 | 45 | ||
| LTD7S24CAH | DO-218AB | 26.7 – 29.5 | 300 |
